SAE Flare FLANGE

Hem / Produkt / SAE -fläns / SAE Weld Flange / SAE Flare FLANGE

Hur kan vi hjälpa dig?

Vi kommer att svara dig inom 24 timmar på arbetsdagen.

+86-13486669457 Kontakta US
  • SAE Flare FLANGE

SAE Flare FLANGE

  • SAE Flare FLANGE
  • SAE Flare FLANGE
  • SAE Flare FLANGE
  • SAE Flare FLANGE
Förfrågan

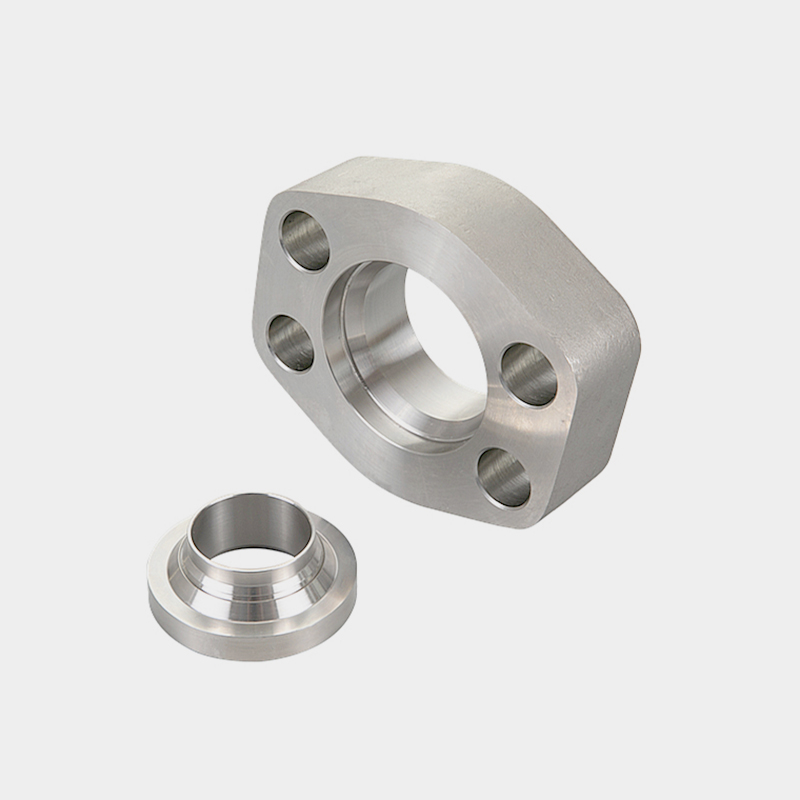

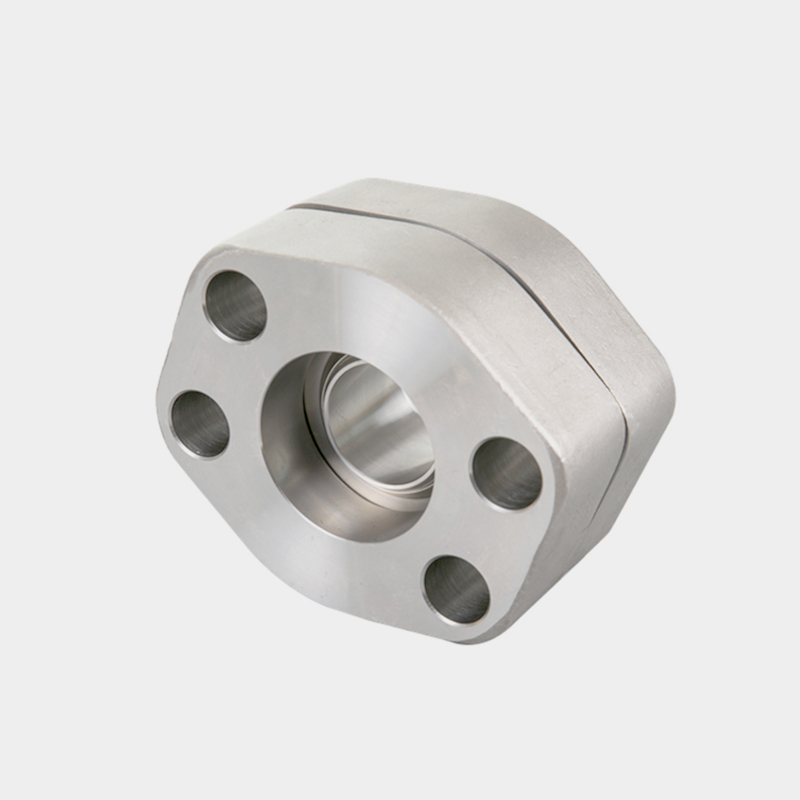

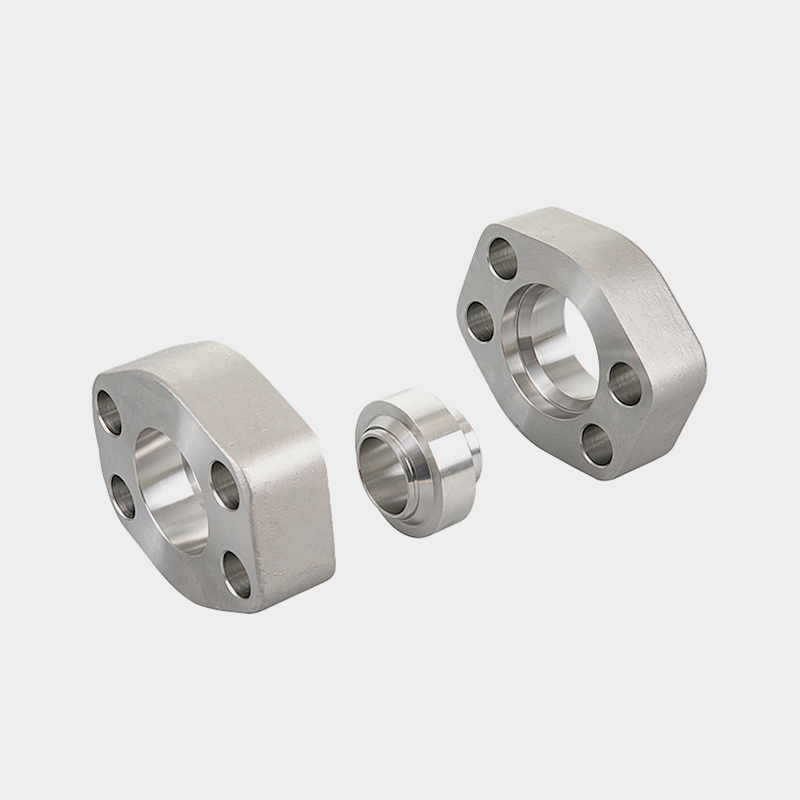

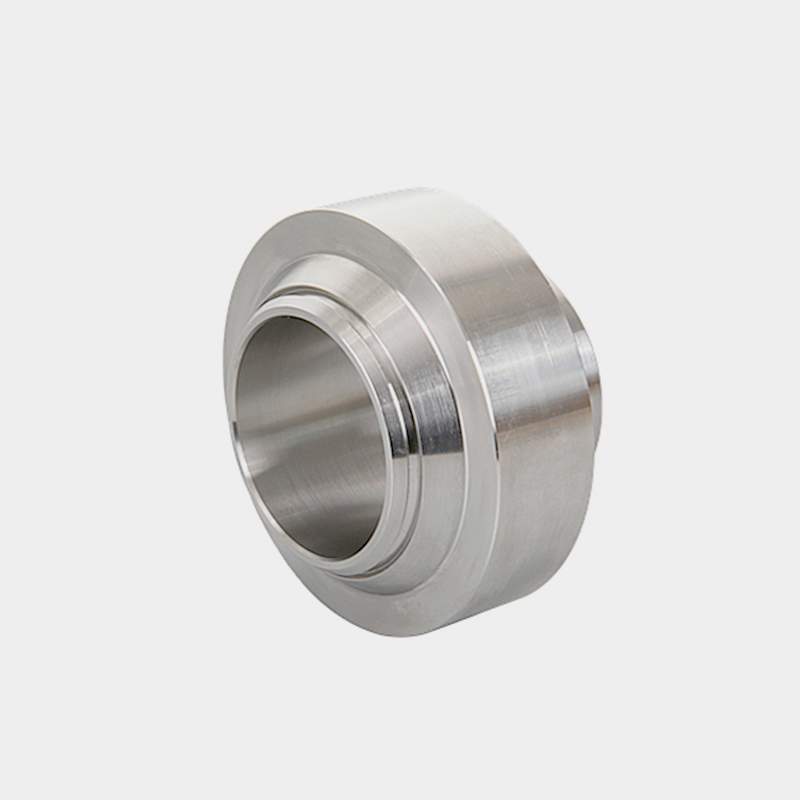

● Alla flänsflänsklämmor med 4-bultdimensioner är desamma för SAE J518 / ISO 6162-standarder, skillnaden är anslutningsväg: flänsflänsssystem används för deburerade röränden är blossad till 37 °, en insats, mjuk förseglad av en O-ring, är belägen i varje röränd. Genom att dra åt flänsarna tillsammans görs en mjuk förseglad, högtrycksröranslutning.
● Material av flänsflänsklämmor och kopplingar:
Kolstål C45; Rostfritt stål 304, 316 eller 316L.
● Alla koldioxidflänsanslutningssystem för kolstålfläns ska vara pläterade eller belagda med ett lämpligt material som passerar ett 72-timmars saltspraytest i enlighet med ASTM B117 (ISO 9227).
● Denna flänsflänsanslutning används i applikationer med höga och medellångtryck, som du hittar i dessa branscher som skeppsbyggnad och offshore, metaller och gruvdrift och byggmaskiner. Flare-flänssystemet är också lämpligt för hydraulisk, smörjning, kolväte, högtrycksluft, högtrycksvattenrengöringslinjer osv. Rörsystem.
● Skillnaden mellan SAE -flänsfläns och split flänsklämmasystem: SAE -flänsklämmor och delade flänshalvor används för att dra åt det flänsade huvudet med olika typer av röranslutningar och slangbeslag, eller flänsanslutning; Flänsflänsklämmor används för styva sömlösa stålrör utan svetsning. Samma tätningsanslutning är en O-ring platt ansikte-anslutning; Samma SAE -flänsportdimensioner; samma ISO 6162 och SAE J518 -standarder.
PREV：ISO 6164 fyrkantig fläns
NEXT：SAE stängd fläns
  • Beskrivning
  • Förfrågan
  • Alla flänsflänsklämmor med 4-bultdimensioner är desamma för SAE J518 / ISO 6162-standarder, skillnaden är anslutningsväg: flänsflänsssystem används för deburerade röränden är blossad till 37 °, en insats, mjuk förseglad av en O-ring, är placerad i varje röränd. Genom att dra åt flänsarna tillsammans görs en mjuk förseglad, högtrycksröranslutning.
    Material av flänsflänsklämmor och kopplingar:
    Kolstål C45; Rostfritt stål 304, 316 eller 316L.

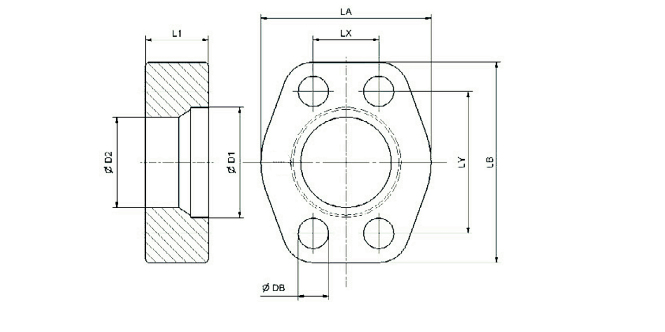

    SAE 3000 psi flänsklämmor dimensioner
    Delnummer Storlek tum D1 D2 L1 LA Pund Lx Ly DB Vikt (stål)
    kg/1 bit
    FFC316 1 46 38.5 24 59 70.5 26.2 52.4 11 0.3
    FFC320 1 1/4 51 42.5 22 73 80.5 30.2 58.7 11 0.46
    FFC324 1 1/2 61.5 50.5 25 83 94.5 35.7 69.9 13.5 0.68
    FFC332 2 71.5 60.5 33 97 101.5 42.9 77.8 13.5 0.98
    FFC340 2 1/2 85 75.5 44 109 115.5 50.8 88.9 13.5 1.63
    FFC348 3 102.5 90.5 50 132 135 61.9 106.4 17 2.79
    FFC364 4 127.5 115.5 35 152 162 77.8 130.2 17 4.25
    FFC380 5 152.5 125.5 45 181 184 92.1 152.4 17 4.68

    SAE 6000 psi flänsklämmor dimensioner
    Delnummer Storlek tum D1 D2 L1 LA Pund Lx Ly DB Vikt (stål)
    kg/1 bit
    FFS616 1 46 38.5 24 70 81 27.8 27.8 13 0.53
    FFS620 1 1/4 51 42.5 30 78 95.5 31.8 31.8 15 0.92
    FFS624 1 1/2 61.5 50.5 35 95 112 36.5 36.5 17 1.54
    FFS632 2 71.5 60.5 40 114 133.5 44.5 44.5 22 2.44
